氧化锆氧分析仪

2021/8/20 17:22:06

信息内容

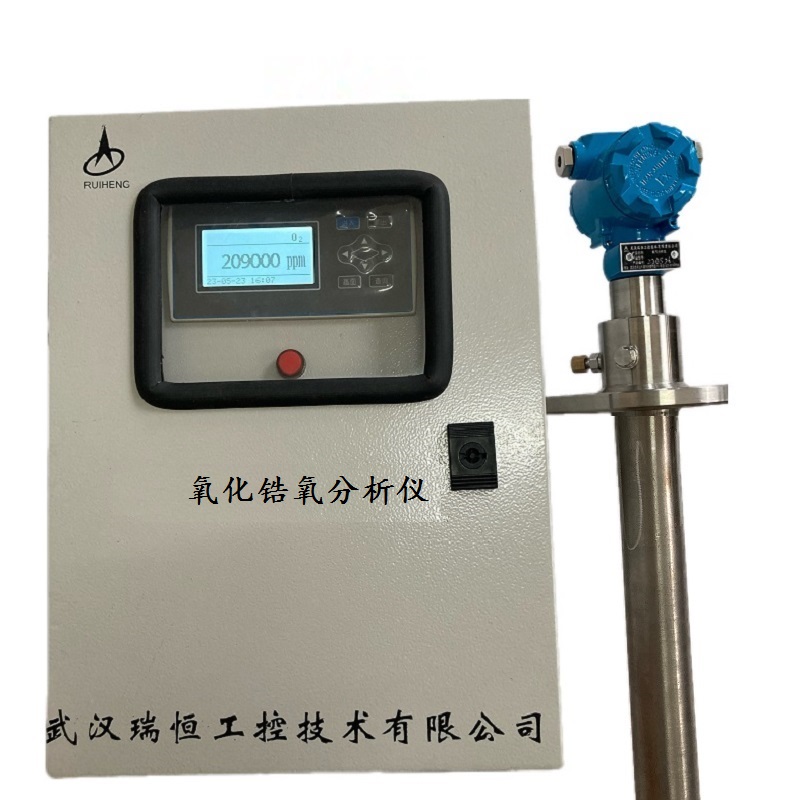

氧化锆氧分析仪氧化锆氧分析仪

氧化锆氧分析仪测量原理

是利用稳定的二氧化锆陶瓷在650以上的环境中产生的氧离子导电特性而设计的。在一定的温度条件下,如果在二氧化锆块状陶瓷两侧的气体中分别存在着不同的氧分压(即氧浓度)时,二氧化锆陶瓷内部将产生一系列的反应,和氧离子的迁移。这时通过二氧化锆两侧的引出电极,可测到稳定的毫伏级信号,我们称之为氧电势。它服从能斯特(Nernst)方程:式中E为氧传感器输出的氧电势(mv),Tk为炉内的绝对温度(K),P1P2分别为二氧化锆两侧气体的氧分压。实际应用时,将二氧化锆的一侧通入已知氧浓度的气体(通常为空气),我们称之为参比气。另一侧则是被测气体,就是我们要检测的炉内的气氛。氧传感器输出的信号就是氧电势信号,通过能斯特方程我们就可以得到被测炉气氛中的氧分压和氧电势的关系。参比气为空气时,可表示为:式中E为氧传感器输出氧电势;Tk为炉内的绝对温度;P02为炉内的氧分压。武汉瑞恒工控氧化锆氧传感器产品带有自加热装置,一般温度保证在700,这样TK数值基本是恒定的,从而通过上式可以直接测量出炉内氧分压浓度。

氧化锆氧分析仪校正方法


氧化锆氧分析仪系统都经过严格的检测标定,现场初次安装时无需重新标定。在实际应用中,有时由于仪表出厂后经过较长时间才安装使用,导致氧量计测量值可能发生偏差,其测量空气含氧量为20%左右,与实际情况有较大偏差。这个时候可以对氧含量分析仪进行校正。

当系统运行一段时间后,建议每间隔6个月对系统进行标定一次。现场有条件时,可进行2点标定,即系统的零点、满度标定。现场无条件时,进行单点标定即可,即系统的满度标定 标定气采用空气即可,方便客户。

氧化锆氧分析仪安装场所的选择


安装场对氧化锆氧分析仪的工作情况影响很大,切忌安装在炉内侧、死角、涡流及缩口处,内侧和死角点易使响应迟缓,涡流处氧量波动大,缩口处易灰堵和冲刷大;安装点处应有操作平台,便于安装氧化锆探头和校准,安装操作方便。对电站锅炉燃烧控制而言,一个烟气含氧量测点是远远不够的。建议运行优化控制系统要求有三个以上的烟气含氧量测点,每个测点配置两台对称安装的氧化锆氧分析仪。这样便于调节空燃比,为客户节能降耗。

氧分析仪,氧气分析仪,常量氧分析仪,微量氧气分析仪,

高温氧分析仪,氧化锆氧含量分析仪,防爆微量氧分析仪,直插式微量氧气分析仪


氧化锆氧分析仪
